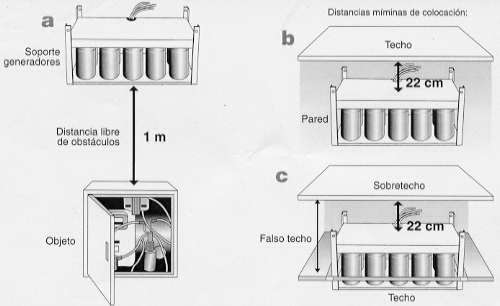

SITUACIÓN DE LOS SOPORTES DE GENERADORES

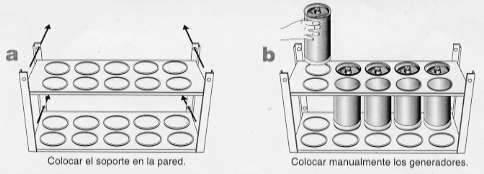

COLOCACIÓN DE LOS SOPORTES DE GENERADORES
CONEXIÓN DE LOS SOPORTES DE GENERADORES

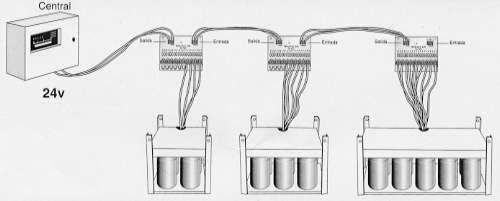

EJEMPLO DE COLOCACIÓN DE LOS GENERADORES EN SERIE

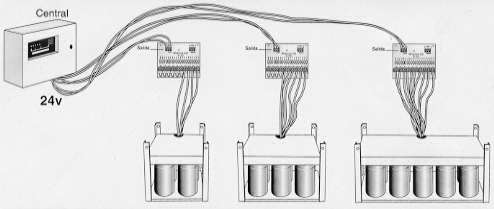

EJEMPLO DE COLOCACIÓN DE LOS GENERADORES EN PARALELO

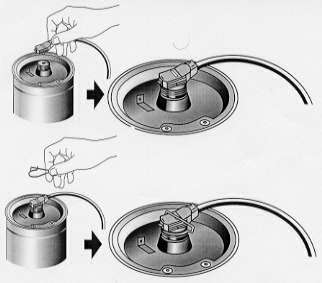

CONEXIÓN CONTACTOS

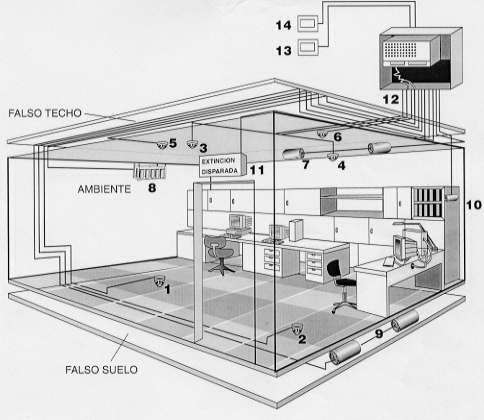

EJEMPLO DE UNA INSTALACIÓN TÍPICA DE EXTINCIÓN DE GENERADORES POR AEROSOLES
| 1. Detector del falso suelo de la zona | 8. Extinción en ambiente |
| 2. Detector del falso suelo de la zona | 9. Extinción en falso suelo |
| 3. Detector del ambiente de la zona 1 | 10. Extinción en cuadro eléctrico |
| 4. Detector del ambiente de la zona 2 | 11. Rótulo de extinción disparada |
| 5. Detector del falso techo de la zona | 12. Central de detección y extinción de incendios |
| 6. Detector del falso techo de la zona | 13. Pulsador de paro manual |
| 7. Extintor en falso techo | 14. Pulsador de disparo manual |
